不銹鋼波節管【質量檢測】

發布時間：2020-05-11 15:59:14 瀏覽次數：5730次

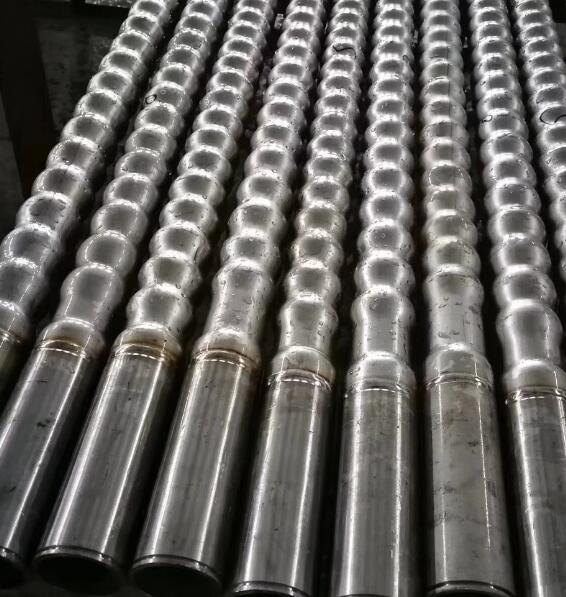

不銹鋼波節管

不銹鋼波節換熱管是取代列管的一種新型高效換熱管。不銹鋼波節管換熱器具有下列優點。
@ 波節管表面凹凸的外形，使流體在管內形成較強的湍流，從而大大提高管內外表面的換熱系數，使換熱器整體換熱效率比列管式提高2-3倍；

@ 波節管通過熱脹冷縮而具有自潔作用，具有不易結垢的性能，且自行補償溫差產生的熱應力；

@ 由于波節管自身的補償功能，可使管板熱應力小，不會出現管口破裂而造成泄漏問題，換熱器安全耐用；

除上述優點外，還有耐腐蝕能力強、壽命更長、無點蝕、價格便宜等優點。

不銹鋼波節換熱管系列

波谷外徑 mm	波峰外徑 mm	波距 mm	米重kg/m								換熱面積 m²/m
波谷外徑 mm	波峰外徑 mm	波距 mm	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.5	換熱面積 m²/m
16	19	15	0.257	0.297	0.336	0.375	0.414	0.437			0.0572
18	22	15	0.292	0.338	0.383	0.427	0.471	0.515	0.542		0.0665
18	22	20	0.291	0.336	0.380	0.425	0.468	0.512	0.537		0.0658
19	22	20	0.306	0.357	0.394	0.439	0.485	0.531	0.576		0.0665
19	25	20	0.318	0.367	0.416	0.465	0.514				0.0747
20	25	20	0.332	0.383	0.436	0.485	0.535	0.585	0.635		0.0750
22	25	20	0.351	0.406	0.461	0.513	0.568	0.622	0.672		0.0759
25	28	25	0.399	0.463	0.526	0.588	0.649	0.711	0.771	0.952	0.0852
25	30	25	0.408	0.471	0.536	0.600	0.665	0.727	0.789	0.974	0.0902
25	32	25	0.426	0.487	0.555	0.622	0.685	0.751	0.814		0.0957
27	30	25	0.440	0.510	0.576	0.645	0.714	0.778	0.846	1.045	0.0916
27	32	25	0.445	0.516	0.586	0.654	0.722	0.790	0.858	1.060	0.0966
32	38	30	0.527	0.610	0.691	0.774	0.850	0.929	1.007	1.247	0.1144
32	40	30	0.537	0.624	0.710	0.796	0.880	0.965	1.049		0.1198
32	42	30	0.562	0.650	0.733	0.812	0.888	0.974	1.059		0.1258
38	42	35	0.616	0.713	0.811	0.908	1.002	1.099	1.192		0.1275
38	45	40	0.631	0.732	0.833	0.931	1.025	1.123	1.217		0.1336
40	50	45			0.883	0.970	1.074	1.179	1.283		0.1480
48	54	50				1.151	1.276	1.401			0.1653
50	57	50					1.282	1.487	1.532	1.892	0.1682
50	62	50					1.367	1.501			0.1861
●其它規格經協議也可以生產

注：其他規格經協議也可生產。

注：
1、爆破壓力安全系數取8；
2、中間溫度的許用壓力，可按本表的壓力值用內插法求得；
3、斜線前邊為Φ32系列(包括Φ19、Φ22、Φ25、Φ32)許用壓力值，后邊為Φ45系列(包括Φ38、Φ40、Φ42、Φ44、Φ45)許用壓力值。
